Cara Menggunakan Fungsi Fillet Pada AutoCad

Salah satu perintah pada AutoCad adalah FILLET yang berfungsi untuk membuat garis busur pada dua segmen yang berpotongan. Saat menggunakan perintah fillet tersebut, hal yang harus kita perhatikan yaitu pengaturan jari - jari ( radius ) sesuai dengan yang kita inginkan karena pengaturan besarnya radius tersebut akan berdampak pada besarnya garis busur fillet tersebut. Untuk lebi jelasnya coba perhatikan perintah dan gambar dibawah ini.
Perintah pada Command Bar :

Command: fillet
Current settings: Mode = TRIM, Radius = 0.0000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: R
Specify fillet radius <0.0000>: 30
Select first object or [Undo/Polyline/Radius/Trim/Multiple]:
Select second object or shift-select to apply corner:

Penjelasannya :
Pada baris pertama, Command: fillet   kita memberikan perintah fillet dalam Command Bar
Pada baris kedua  Current settings: Mode = TRIM, Radius = 0.0000 ini menjelaskan bahwa settingan saat ini dengan Mode = TRIM dan besarnya Radius = 0.
Pada baris ke tiga, Select first object or [Undo/Polyline/Radius/Trim/Multiple]: R. Keterangan pada baris ini yaitu kita diminta langsung memilih object pertama yang akan kita kenakan fungsi fillet tersebut atau melakukan hal lain yang sudah tersedia didalam kurung. Untuk contoh ini dikarenakan settingan saat ini untuk besaran Radius = 0.0000 dan saya ingin merubahnya maka saya memilih pilihan yang ada didalam kurung dengan mengetikan R yang berarti radius.
Pada baris ke empat : Specify fillet radius <0.0000>: 30. Setelah pilihan pada baris ketiga saya lakukan maka selanjutnya dibaris ke empat ini kita diminta menentukan spesifik besarnya radius fillet tersebut, Pada contoh ini saya memberikan 30.
Pada baris ke lima : Select first object or [Undo/Polyline/Radius/Trim/Multiple]: Dibaris ini mulai tahap kita mengeksekusi fungsi fillet tersebut ke objectnya yaitu dengan memilih object pertama yang akan di fillet.
Pada baris ke enam : Select second object or shift-select to apply corner: Lalu dibaris ini pilihlah object yang kedua.

Perhatikan gambar dibawah ini
Selain pada garis, fungsi Fillet juga bisa diterapkan pada bentuk object yang lainnya seperti contoh di bawah ini :

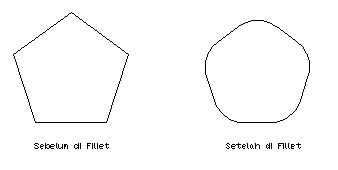

Fillet pada polyline


Command: fillet
Current settings: Mode = TRIM, Radius = 30.0000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: p
Select 2D polyline:
5 lines were filleted



Perintah Fillet yang di gunakan pada object 3D
