Merancang rumah dengan AutoCAD Architecture termasuk hal yang menyenangkan apalagi bagi anda yang memang saat ini ingin membangun rumah tempat tinggal untuk keluarga anda tercinta. Rumah adalah salah satu faktor penting dalam kehidupan kita sebagai manusia di era modern ini. Beda halnya dengan zaman dahulu dimana kehidupan sosial masyarakat masih bersifat nomaden yaitu sekelompok manusia selalu berpindah-pindah ke sebuah wilayah yang baru dikarenakan wilayah yang lama sudah dianggap tidak mampu memberikan kebutuhan makanan untuk mereka maka karakter rumah pada zaman tersebut lebih simple dan sifat utamanya adalah mudah dibongkar pasang. Wah...wah coba anda bayangkan jika di zaman modern ini masih ada rumah yang dapat dibongkar pasang!! ga kebayang saya gimana ya bentuknya? Tapi mungkin saja semua itu bisa terjadi dengan teknologi yang canggih, lihat saja film kartun Doraemon! dia bisa tuh keluarin rumah bentuk apa saja dan bisa bongkar pasang. Hehehe.... kok jadi bahas film Doraemon. T

Viewport  pada AutoCAD adalah cara pandang terhadap suatu benda. Jadi, untuk melihat objek 3D bisa dilihat dari arah depan, samping, atau atas. Atau juga bisa dilihat secara tiga dimensi dengan menggunakan isometri. Pada AutoCAD, viewportnya dapat diatur menjadi beberapa tempat sehingga anda bisa melihat objek yang sama dari berbagai sisi yang berbeda. Viewport sendiri bisa di atur jumlahnya dengan cara : Pilih toolbar View Pilih Viewport Configurations Ada beberapa pilihan yaitu single, dua viewport, tiga, dan lain sebagainya. Sebagai contoh disini saya gunakan viewport yang diatur Three : Right Jika anda lihat pada gambar di atas, terdapat tiga buah viewport yaitu atas, depan, dan 3D. Untuk mengatur Viewport-viewport tersebut, Anda tinggal klik viewport yang akan di atur kemudian pilih menu View > Views  Selanjutnya, pilih salah satu pilihan viewport.  Dari beberapa pilihan viewport pada AutoCAD tersebut Anda bisa mencobanya satu per satu untuk mengetahui kegunaan dari masing - m

Sistem koordinat adalah hal dasar dari gambar teknik karena pada gambar teknik setiap garis atau objek harus bisa dipetakan didalam suatu sistem koordinat sehingga bisa dicari dengan mudah. Pada AutoCAD penggambaran juga menggunakan sistem koordinat yang nilainya bisa dilihat pada status bar anda. Ada 3 tampilan koordinat pada AutoCAD, yaitu :  Statis, yang ditampilkan dengan sistem koordinat kartesian (X,Y) dan berubah jika letak titik sudah ditentukan.  Dinamis, ditampilkan dengan sistem koordinat kartesian (X,Y), tetapi nilai koordinatnya berubah sesuai dengan posisi kursor. Jarak dan besaran sudut, nilai dari koordinat ditampilkan dengan sistem koordinat polar dan selalu berubah sesuai dengan posisi kursor.  Sedangkan sistem koordinat itu sendiri ada dua, yaitu: Sistem Koordinat Kartesian, dan  Sistem Koordinat Polar. Penjelasan adalah sebagai berikut : Koordinat Kartesian merupakan sistem koordinat dengan menggunakan dua sumbu yang saling tegak lurus seperti membentuk tanda plu

Sistem koordinat   WCS merupakan sistem koordinat global yang berfungsi sebagai koordinat default dari AutoCAD. Titik pusat atau titik origin dari WCS tidak dapat diubah sehingga koordinat ini adalah koordinat yang statis. Dengan menggunakan sistem ini proses menggambar agak menyulitkan karena harus tahu betul letak-letak titik telah atau akan anda buat sesuai dengan koordinat absolutnya. Memang jika anda membuat gambar yang sederhana seperti kotak, lingkaran, kerucut, dan lain sebagainya dapat dengan mudah anda buat. Tetapi jika anda sudah bekerja dengan gambar yang kompleks akan sangat menyulitkan sekali sehingga jarang sekali para desainer berpatokan pada sistem koordinat ini ketika mereka memulai desainnya.  Sistem Koordinat   UCS adalah sistem koordinat yang dibuat untuk mempermudah user dalam menentukan titik origin (0,0,0) dan arah orientasinya sendiri. Titik origin akan sangat tergantung dari user sehingga titik origin dapat berubah-ubah sesuai dengan yang dibutuhkan. Unt

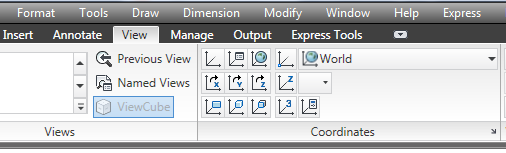

Didalam AutoCAD terdapat dua jenis sistem koordinat , yaitu World Coordinate System (WCS) dan User Coordinate System (UCS). Untuk menampilkan simbol sistem koordina t, anda bisa melakukannya dengan cara berikut:  Pada Command line, ketik UCSICON lalu tekan enter  Selanjutnya terdapat beberapa pilihan yang dapat anda pilih, yaitu ON/OFF/ALL/Noorigin/Origin. Penjelasan dari masing-masing pilihan tersebut adalah: ON/OFF, berfungsi untuk menampilkan atau tidak menampilkan ikon system koordinat pada layar monitor. Jika anda memilih OFF, maka ikon akan menghilang. ALL, berfungsi akan memberikan reaksi pada semua Viewport yang aktif.  Noorigin, berfungsi untuk mengatur ikon sistem koordinat supaya berada pada posisi kiri bawah layar monitor.  Origin, berfungsi kebalikannya dari Noorigin.  Untuk penjelasan lanjutan mengenai bagaimana mengatur Sistem koordinat pada AutoCAD, baca di link ini

What is  AutoCAD ? CAD  is short for Computerized Aided Drawing or Computerized Aided Drafting or Computerized Aided Design. Use of this computer system is to assist the creation, modification, analysis, and optimization of the design. In the manufacturing world today, drawing (drawing) can not be separated from the design (design), hence the term CADD (Computerized Aided Drawing and Drafting) popularly used. Design can not be separated from the process of manufacture or production, so the term is always followed by CAD CAM (Computerized Aided Manufacturing), especially in machinery industry. AutoCAD is a drawing program or software and / or computer aided design in which through a series of commands or orders can reflect faithfully and with an accuracy far superior to the traditional system, any plane, both endoscopic and in three dimensions, enhanced presentations and especially substantially reducing design time. Like any other design software you’ll notice right away that AutoCAD i

AutoCad memberi alternatif dalam memasukan koordinat pada bidang gambar. Sistem Koordinat Cartesian 3D ( X,Y,Z ) Pada sistem ini kita dapat secara langsung menentukan poin koordinat x, y, dan z. Misalnya : Command: line Specify first point: 0,0,0 Specify next point or [Undo]: 10,20,30 Specify next point or [Undo]: ( enter ) Koordinat Cartesian Sistem Koordinat Cylindrical  Ini merupakan variasi penulisan dalam sistem koordinat. Jarak < sudut , z    ; Koordinat absolut @ jarak < sudut, z  ; Koordinat relatif Jarak        : panjang pada bidang datar sumbu x dan y. <sudut     : sudut antara sumbu z dengan bidang datar x dan y Z            :  poin koordinat sumbu z Command: line Specify first point: 0,0,0 Specify next point or [Undo]: 30<35,38 Specify next point or [Undo]: ( enter ) Koordinat Cylindrical Sistem Koordinat Spherical   Koordinat Spherical dispesifikasikan dengan : Jarak<sudut<sudut       ; koordinat absolut @Jarak<sudut<sudut    ; koordinat relatif

Dalam 2D kita hanya mengenal 2 sumbu yaitu x dan y. Model 3D terdiri dari 3 sumbu, yaitu x, y, dan z, dimana kita bekerja dengan 3 titik koordinat. Tetapi dalam beberapa hal kita masih membutuhkan teknik 2D dalam 3D, misalkan kita membentuk objek 2D menjadi bentuk objek 3D. Sumbu dan arah rotasi 3D Pada gambar di atas, perputaran sudut positif (+) adalah arah sumbu positif berlawanan dengan arah jarum jam. Tetapi kita dapat mengatur sesuai keinginan kita. Cara paling mudah untuk membayangkan sumbu - sumbu pada 3D adalah dengan menggunakan kaidah tangan kanan kita. Arah rotasi di wakili oleh jari manis dan kelingking pada sumbu x atau genggaman tangan menunjukan arah rotasi. Sebelum kita memasuki perintah - perintah menggambar 3D dan proses editingnya, kita sebaiknya mengetahui beberapa hal berikut ini. SISTEM KOORDINAT Koordinat Absolut Metode ini digunakan dengan kita memasukan langsung koordinat sesuai dengan koordinat bidang gambar, yaitu koordinat x, y, z. Adapun cara penulisannya
