Denah rumah atau siteplan biasanya hal yang pertama kali dibuat oleh seorang drafter ketika mereka akan mendesain sebuah rumah ataupun sebuah kawasan tata kota. Denah atau siteplan ini menginformasikan luas area bidang yang akan dibangun sebuah rumah ataupun kawasan tata kota tersebut. Dengan adanya denah atau siteplan yang telah dibuat maka seorang drafter akan mudah untuk memulai rancangannya dari segala aspek.  Pada tulisan saya kali ini saya akan menjelaskan bagaimana cara membuat denah rumah dengan menggunakan AutoCAD 2010. Tulisan ini adalah bagian tahap awal dari tutorial saya tentang bagaimana "Cara Membuat Desain Rumah Dengan AutoCAD" dan Anda dapat mempelajari bagian-bagian yang lainnya dengan membaca tutorial tersebut.  Untuk membuat denah rumah dengan menggunakan AutoCAD 2010 berikut adalah langkah-langkahnya : Buka program aplikasi AutoCAD pada komputer Anda.  Setting Units yang akan dipakai melalui Menu > Drawing Utilities > Units  Setelah itu akan muncul

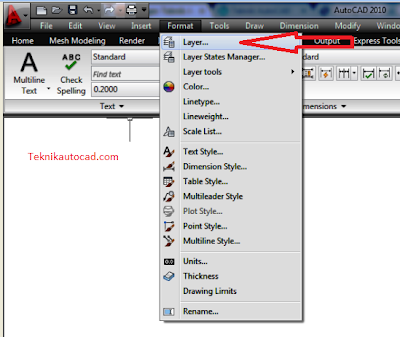

Layer adalah suatu lapisan pada gambar AutoCAD yang berfungsi untuk mengelompokan gambar menurut kriteria tertentu. Untuk para drafter AutoCAD istilah layer pasti tidak asing lagi karena perintah ini sangat sering dipakai / diaplikasikan terhadap objek – objek gambar. Jika diibaratkan menggambar secara manual, layer dapat disamakan dengan pena. Jadi penggambar mempunyai bermacam-macam pena/layer yang dapat diganti sesuai kebutuhan. Misalnya pena / layer garis benda yang mempunyai ketebalan garis 0,5 mm dan bentuk garis utuh (continous), Layer garis sumbu yang mempunyai ketebalan 0,2 mm dan bentuk garis sumbu (dashdot) dan lain-lain. Jadi jika seorang drafter ingin menggambar garis benda maka digunakan layer garis benda dan jika drafter ingin berubah menggambar garis sumbu, ganti layer garis sumbu dan seterusnya.  Langkah-langkah untuk membuat layer adalah sebagai berikut:  Dari menu bar > klik Format > kemudian pilih Layer  , Format Layer Sehingga akan muncul tampilan kotak dialo

Object Snap adalah salah satu fasiltas bantu pada AutoCAD yang dapat mempermudah kita dalam menggambar. Fasilitas Object Snap sangat berguna sekali untuk menggambar desain presisi, apalagi jika Anda menggambar desain yang kompleks. Object Snap digunakan untuk meletakkan mouse pointer pada titik yang tepat pada suatu objek sehingga Anda bisa membuat objek yang lain menempel pada objek tersebut secara tepat. Jika Object Snap ini aktif, maka pada saat mouse pointer mendekati suatu titik yang telah ditetapkan, secara otomatis akan muncul marker kuning dan snapping tips. Untuk mengaktifkannya Anda dapat mengikuti penjelasan yang saya berikan dibawah ini!. Klik ikon Osnap pada status bar  Klik kiri pada ikon Object Snap akan memunculkan beberapa type yang ada pada Object Snap seperti yang terlihat pada gambar dibawah ini: Objek Snap pada AutoCAD terdiri dari beberapa type, yaitu :  Endpoint, fasilitas Enpoint ini digunakan untuk meletakkan kursor pada ujung garis atau objek. Midpoint, fasili

Untuk Pembuatan Objek pada AutoCAD, fasilitas bantu akan mempermudah Anda dalam menggambar desain. Dengan bantuan fasilitas ini, penggambaran akan jauh lebih efektif dan cepat. Fasilitas bantu tersebut antara lain Grid, Snap, Ortho, Polar, Autotrack, dan Object Snap. Untuk lebih jelas, Anda bisa mengikuti pembahasan saya berikut: GRID Grid adalah kumpulan titik-titik atau garis bantu yang ada pada sistem ( tidak akan tercetak ) yang mempunyai jarak dan pola tertentu serta mempunya fungsi untuk menentukan letak objek pada area gambar. Untuk menampilkan Grid Anda dapat melakukan hal berikut : Tekan kombinasi tombol Ctrl+G atau klik ikon Grid pada status bar yang biasanya terletak dibagian bawah kiri. ( lihat pada gambar dibawah ini ) Mengaktifkan Grid Tampilan Grid Untuk mengatur jarak Grid, klik kanan pada ikon Grid kemudian pilih Setting sehingga muncul kotak dialog Drafting Setting berikut Pengaturannya bisa Anda lakukan pada kolom Grid X spacing untuk mengatur jarak titik grid terha

Viewport  pada AutoCAD adalah cara pandang terhadap suatu benda. Jadi, untuk melihat objek 3D bisa dilihat dari arah depan, samping, atau atas. Atau juga bisa dilihat secara tiga dimensi dengan menggunakan isometri. Pada AutoCAD, viewportnya dapat diatur menjadi beberapa tempat sehingga anda bisa melihat objek yang sama dari berbagai sisi yang berbeda. Viewport sendiri bisa di atur jumlahnya dengan cara : Pilih toolbar View Pilih Viewport Configurations Ada beberapa pilihan yaitu single, dua viewport, tiga, dan lain sebagainya. Sebagai contoh disini saya gunakan viewport yang diatur Three : Right Jika anda lihat pada gambar di atas, terdapat tiga buah viewport yaitu atas, depan, dan 3D. Untuk mengatur Viewport-viewport tersebut, Anda tinggal klik viewport yang akan di atur kemudian pilih menu View > Views  Selanjutnya, pilih salah satu pilihan viewport.  Dari beberapa pilihan viewport pada AutoCAD tersebut Anda bisa mencobanya satu per satu untuk mengetahui kegunaan dari masing - m

Sistem koordinat adalah hal dasar dari gambar teknik karena pada gambar teknik setiap garis atau objek harus bisa dipetakan didalam suatu sistem koordinat sehingga bisa dicari dengan mudah. Pada AutoCAD penggambaran juga menggunakan sistem koordinat yang nilainya bisa dilihat pada status bar anda. Ada 3 tampilan koordinat pada AutoCAD, yaitu :  Statis, yang ditampilkan dengan sistem koordinat kartesian (X,Y) dan berubah jika letak titik sudah ditentukan.  Dinamis, ditampilkan dengan sistem koordinat kartesian (X,Y), tetapi nilai koordinatnya berubah sesuai dengan posisi kursor. Jarak dan besaran sudut, nilai dari koordinat ditampilkan dengan sistem koordinat polar dan selalu berubah sesuai dengan posisi kursor.  Sedangkan sistem koordinat itu sendiri ada dua, yaitu: Sistem Koordinat Kartesian, dan  Sistem Koordinat Polar. Penjelasan adalah sebagai berikut : Koordinat Kartesian merupakan sistem koordinat dengan menggunakan dua sumbu yang saling tegak lurus seperti membentuk tanda plu

Sistem koordinat   WCS merupakan sistem koordinat global yang berfungsi sebagai koordinat default dari AutoCAD. Titik pusat atau titik origin dari WCS tidak dapat diubah sehingga koordinat ini adalah koordinat yang statis. Dengan menggunakan sistem ini proses menggambar agak menyulitkan karena harus tahu betul letak-letak titik telah atau akan anda buat sesuai dengan koordinat absolutnya. Memang jika anda membuat gambar yang sederhana seperti kotak, lingkaran, kerucut, dan lain sebagainya dapat dengan mudah anda buat. Tetapi jika anda sudah bekerja dengan gambar yang kompleks akan sangat menyulitkan sekali sehingga jarang sekali para desainer berpatokan pada sistem koordinat ini ketika mereka memulai desainnya.  Sistem Koordinat   UCS adalah sistem koordinat yang dibuat untuk mempermudah user dalam menentukan titik origin (0,0,0) dan arah orientasinya sendiri. Titik origin akan sangat tergantung dari user sehingga titik origin dapat berubah-ubah sesuai dengan yang dibutuhkan. Unt
